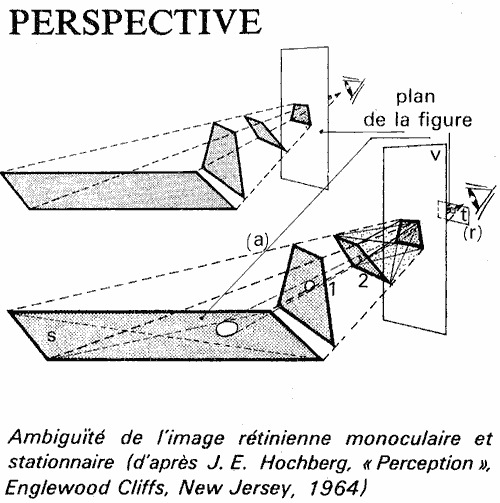

fig.32 D'un quadrilatère percé d'un trou
et situé dans un plan vertical v, la perspective réductrice
(r), sur un tableau t entre l'oeil et l'objet, donne une image
réduite. La perspective agrandissante (a), sur des successifs tableaux
(1, 2 et s) au delà de
l'objet, en fournit, par la même perception monoculaire, d'autres images ambigües, puisque fonction de l'inclinaison desdits tableaux. Malgré son agrandissement ultime sur le sol s l'éventuel polyèdre engendré par les faces 2 et v, reliées ou non par des diagonales, et avec ses douze arêtes, ne se projette au sol s, dans ce cas de commune projection conique, que selon un quadrilatère dont les diagonales (en pointillé) ne peuvent reproduire celles du volume tridimensionnel, compte tenu de l'opacité de la plaque v. Pour qu'une structure soit traduite en agrandissement graphique, seule une constitution filigranique assure la transparence permettant d'en projeter et reproduire les éléments, sans empêcher qu'un trapèze soit cependant
projeté selon un rectangle.
